Nou ben ik een hele slechte als het om schema's gaat ,als het in mijn gedachten gang normaal is doe ik dat uit het hoofd .
Dus de plaat nog een keer open geschroefd voor de foto's .

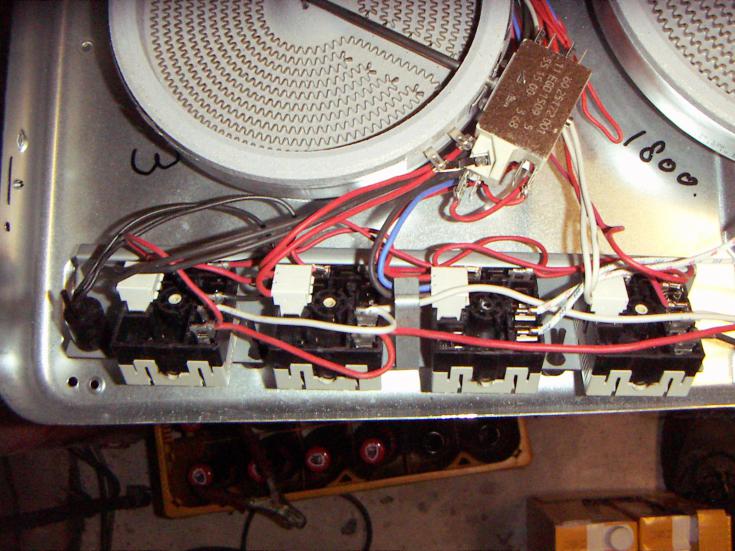

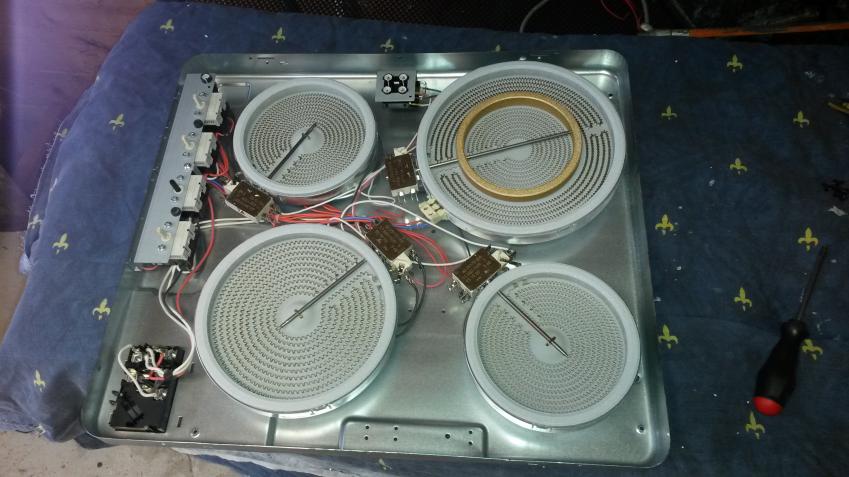

Hier op staan de bovenste 2 schakelaars .

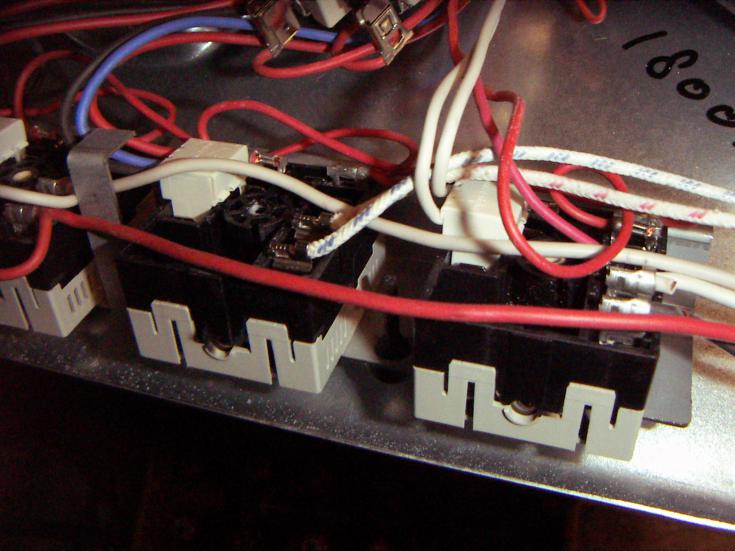

Helemaal rechts kun je nog zien dat er 2 kabeltjes zijn afgeknipt. Wit en zwart .
Deze zaten doorverbonden met de linker schakelaar .
Daar zijn nu 2 nieuwe kabels op gezet en bij de voeding van de 2 schakelaars die niet in beeld zijn gestoken .Wit en rood .
Dan zitten er rechts boven 2 roden kabels voor de voeding van de warmte lampjes .
Deze zaten op de onderste schakelaar maar dan zou de warmte indicatie het niet doen zonder generator .
Nu blijven ze werken als de generator uitgaat en de pitten nog warm zijn .
Dus we hebben op de onderste 2 schakelaars wit nul fase rood .
En voor de bovenste wit nul fase zwart .
De schakelaar die ik los geknipt heb komt dus bij wit - rood . Wel oppassen dat je de goeie witten neemt .

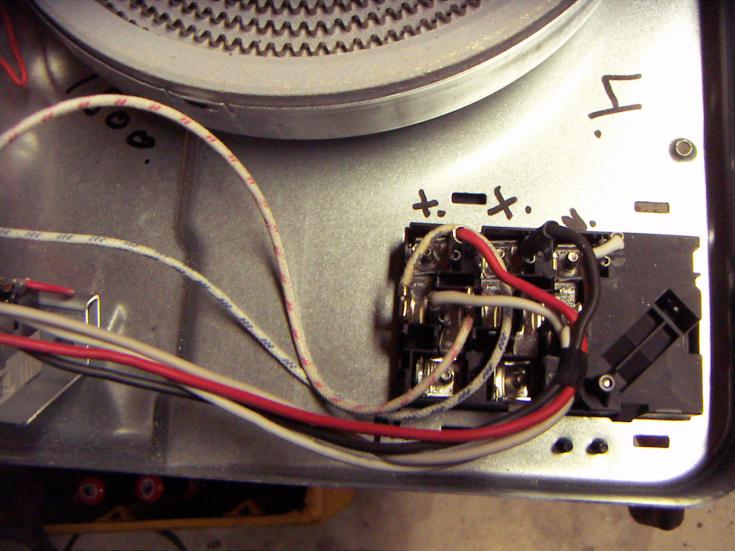

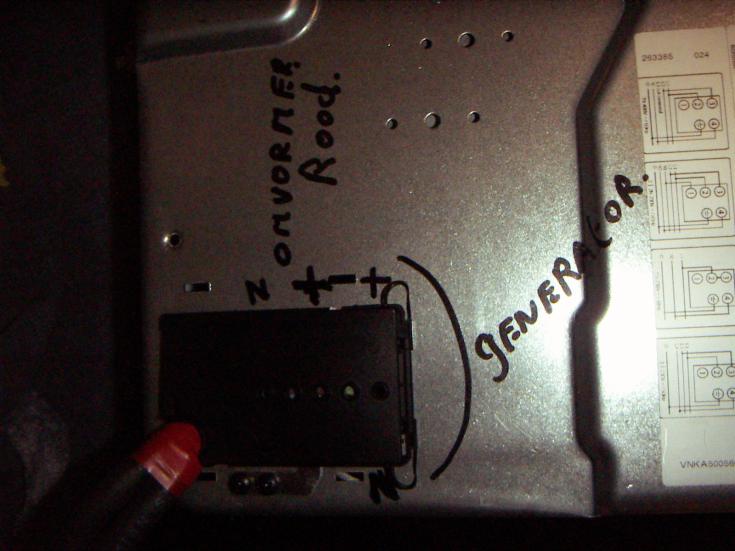

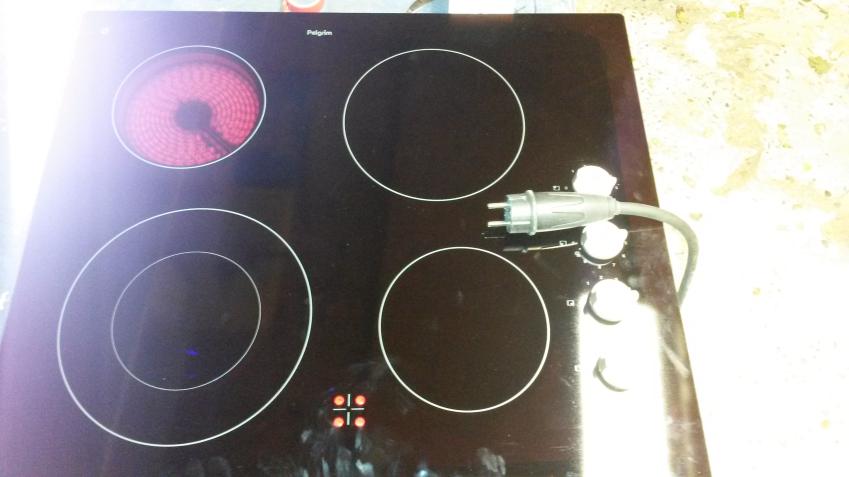

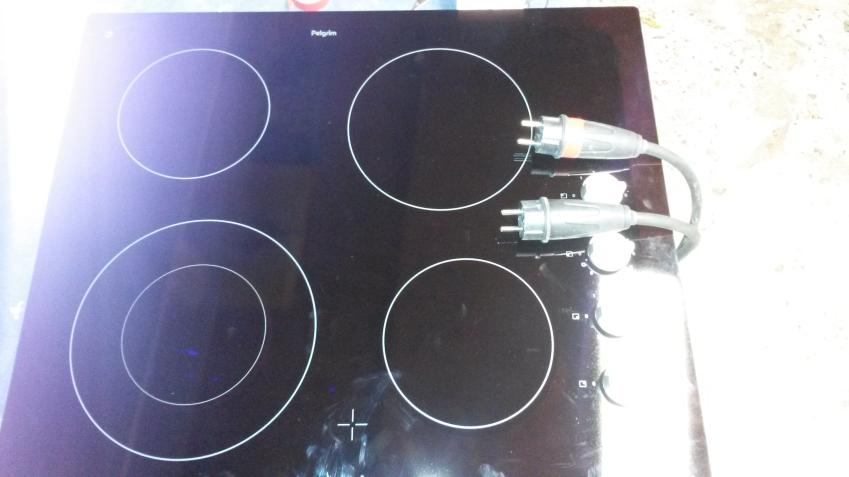

Aansluiting op het connectie blok even aanpassen want je hebt nu 2 aparte nullen en 2 aparte fases en die moet je wel de goeie bij elkaar houden .

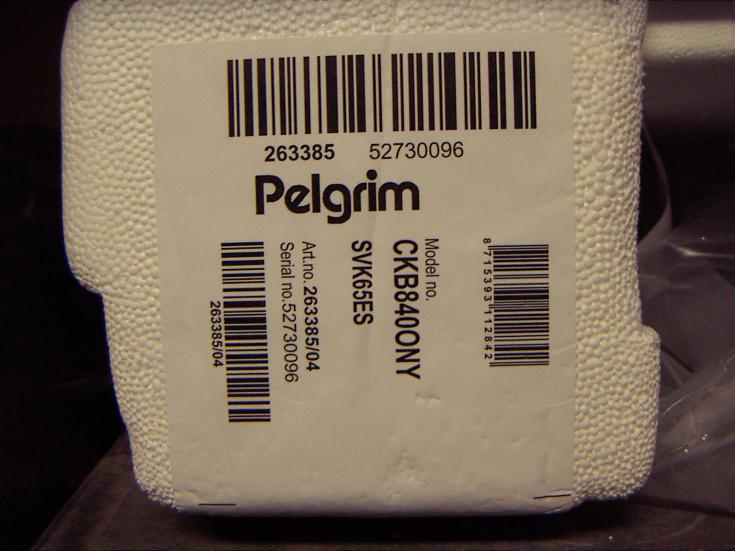

En dit zijn de gegevens van de kookplaat .
Om een kookplaat met tiptoetsen om te bouwen lijkt mij niet mogelijk omdat er dan veel verbindingen op de printplaat zitten en dat knipt zo moeilijk .
Gr Louis .
