Projekt windscherm en diversen

[DirkR]

Hallo allemaal,

Dit voorjaar begonnen om een windscherm op onze boot te maken.
Eerst wou ik het niet vind het scheepje wel mooi zonder maar voor comfort is ook wat te zeggen.
Wij liggen vaak voor anker op het Haringvliet of in de monding van het Spui en dan is het wel fijn om een beetje uit de wind te kunnen zitten.
Het fundament (rand op de kajuit)was al aanwezig maar moest eerst aangepast worden om er strak en aantal ramen op te kunnen bevestigen.

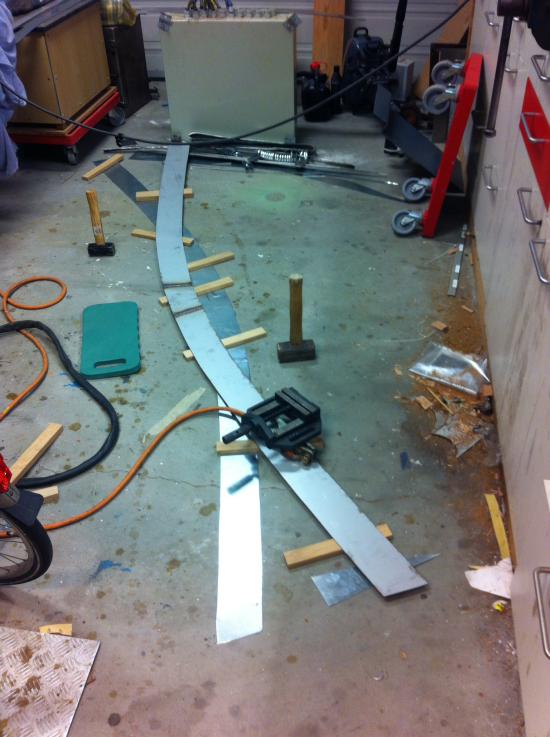

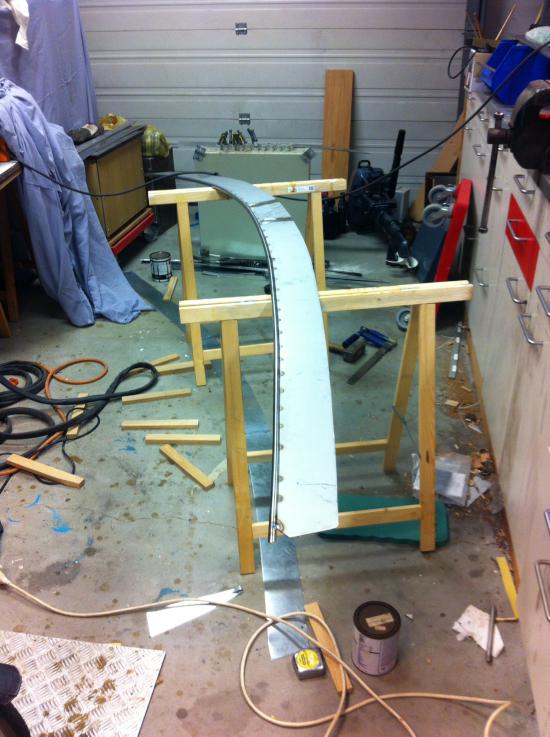

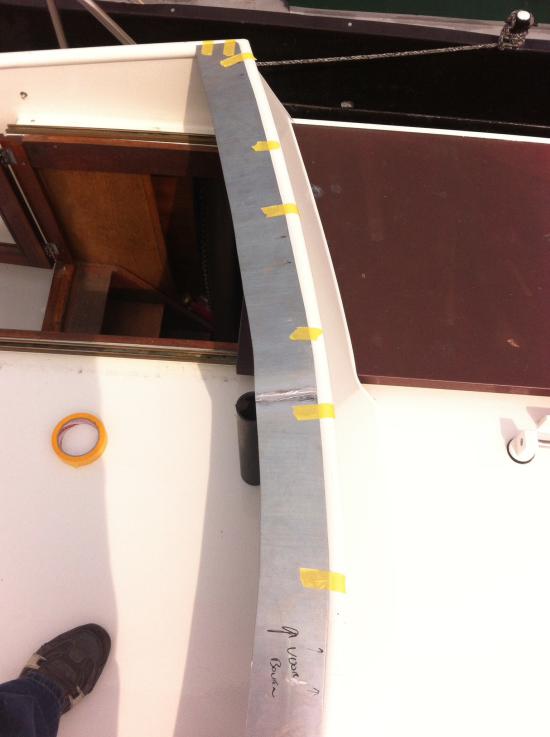

Eerst heb ik van een strip zink een mal gemaakt om de rand breder te maken.
Thuis nagemaakt van 3mm rvs.

Rvs rond 12 mm er aan gelast en gelijk de ronding er in gezet.

Om de 5 cm gehecht het geheel gaat later geverfd worden dus helemaal aflassen is niet nodig zou ook te veel spanning geven in het materiaal.

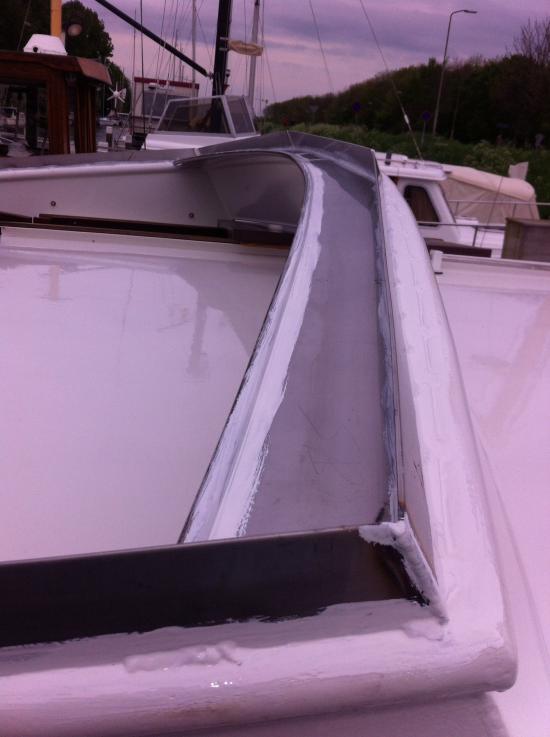

gemonteerd en in de grondlak gezet gelijk ook de randen waar de ramen op komen er op gelast.

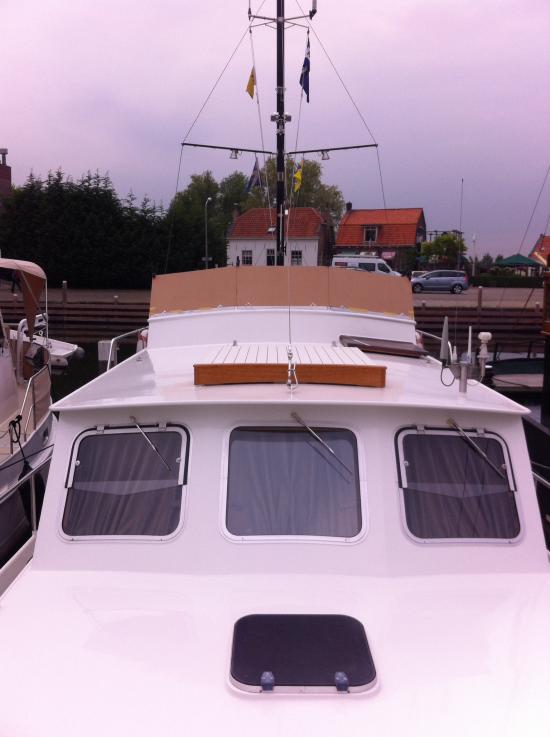

Mdf mallen gemaakt om de hoogte te bepalen.
Prijs opgevraagd voor een klapbaar aluminium windscherm bij 3 aanbieders dit viel behoorlijk tegen wat de prijs betreft.
Toen na wat reken en denkwerk maar besloten zelf een klapbaar rvs windscherm te maken.
Wordt vervolgd...

Groet Dirk

[Peter-J]

Ziet er goed uit!

[Marie Christina]

Wat een klus!
En ik mezelf maar een hele Piet (geen zwarte ) vinden dat ik een boilertje ingebouwd heb.
Chapeau,
Dirk.

[stevedem]

Mooi project !

Ik ben zeer benieuwd hoe je de ramen zelf gaat maken,
glas of polycarbonaat ?

en doe je rondom dan nog rvs profielen ?

Wil zelf in het voorjaar ook een windscherm maken,
maar stuur altijd buiten, en dan is het soms best lekker als je niet altijd vol in de wind zit.

[schipper-willem]

Goedenavond, zelf heb ik van het jaar het windscherm er niet opgezet, als je uitlaat achterop zit, krijg je met tegenwind en zelf alleen opvaar wind de uitlaatgassen wervelend terug achter je scherm.
Op den duur wordt je helemaal high van die dampen, en denkelijk is het ook niet zo goed voor de longen.
Maar.... het ene schip is het andere niet.
Groet, Willem.

[DirkR]

En weer verder.
Het profiel wordt rvs en het glas gelaagd 10.8mm dik.
Willem het terugslaan van de uitlaatdampen verergerd i.d.d. met een verhoging.
Ik heb daarom de opening voor het schuifluik niet dichtgemaakt zodat er nog enige mate van drukvereffening is.

Zo moet de opbouw worden van het profiel en glas.

Eerst de profielen zetten.

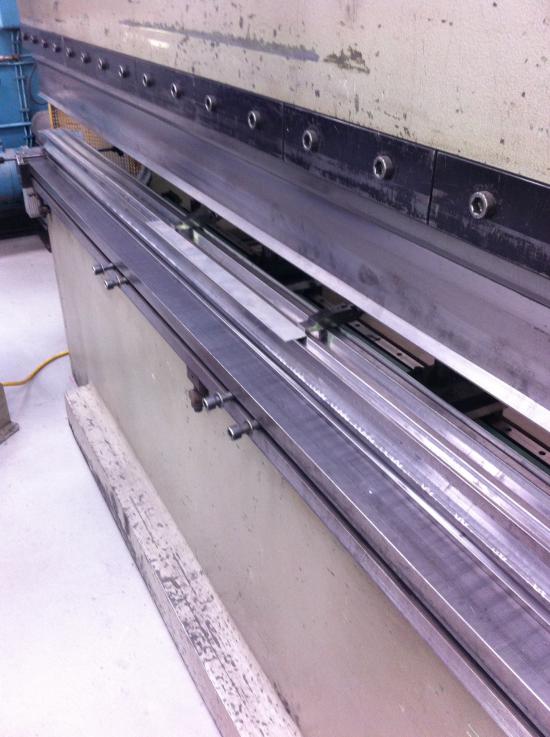

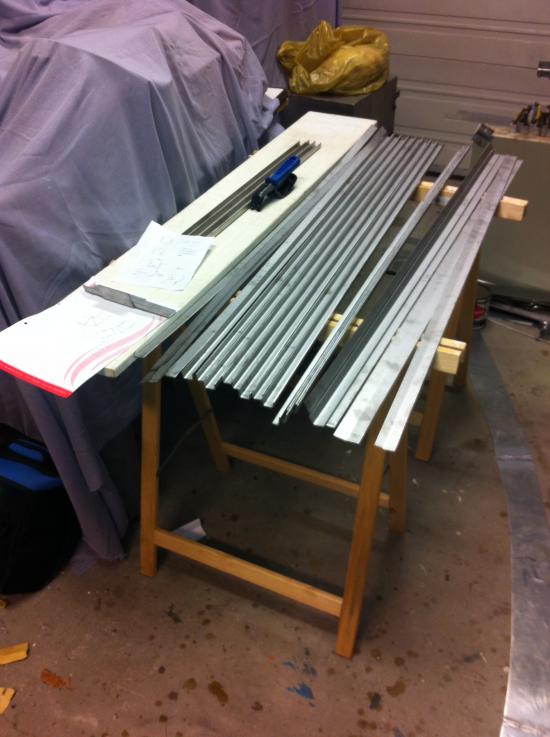

De rvs materialen compleet.

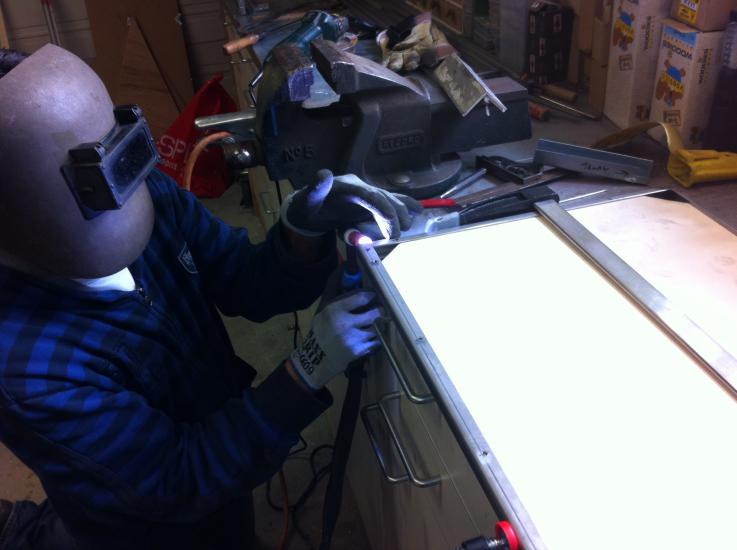

Het in elkaar zetten van de frames d.m.v. tig lassen de verstekhoeken las ik van binnen naar buiten om kromtrekken te voorkomen.

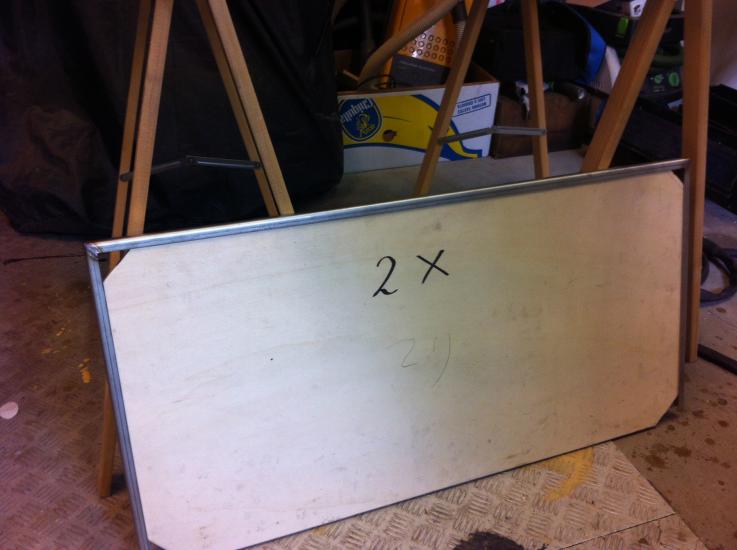

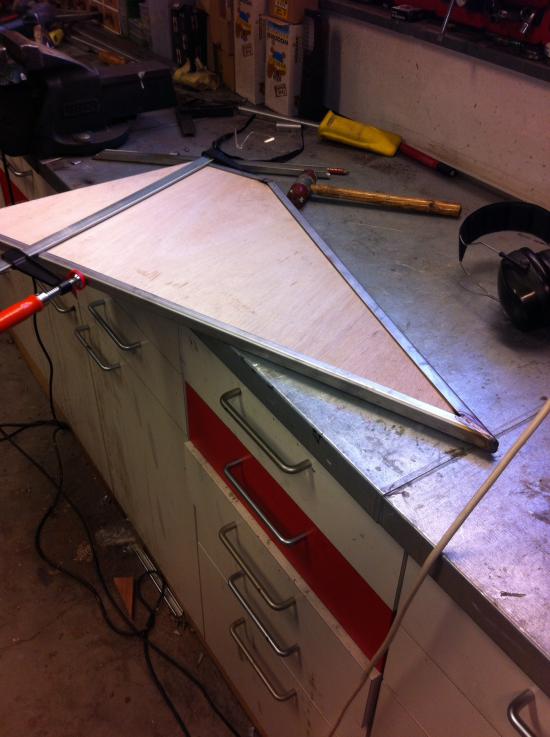

Ik heb eerst van multiplex mallen gemaakt waar het u profiel omheen past en alles vormvast en haaks wordt.
De frames worden aan de bovenkant demontabel om het glas te kunnen plaatsen.
Het eerste frame.

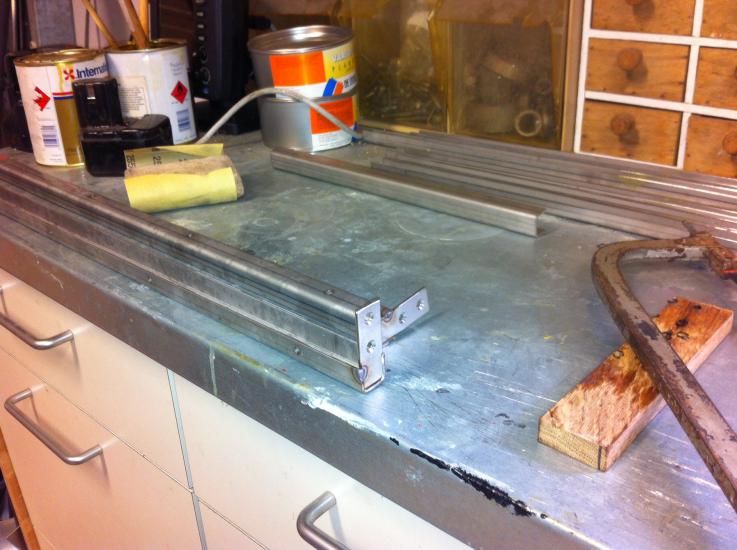

De bovenkanten je ziet ook de gaatjes voor de tenax bevestigingen deze heb ik overal alvast geboord en getapt.

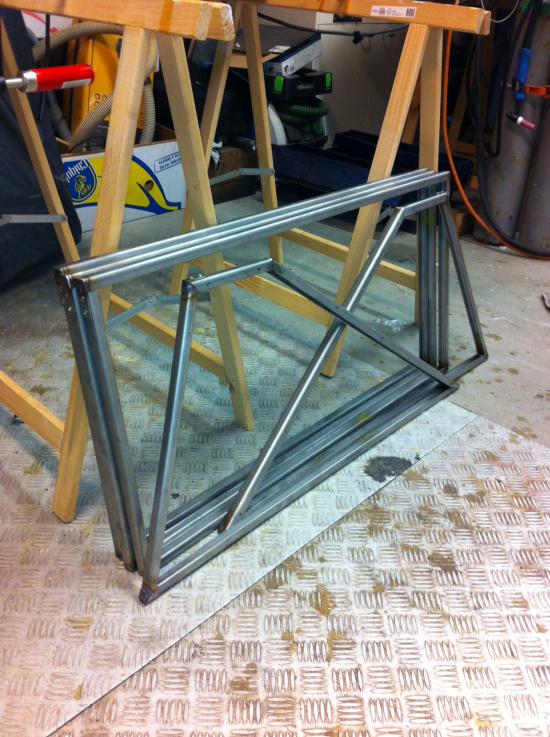

De frames voor de zijramen.

De frames compleet alleen nog polijsten.

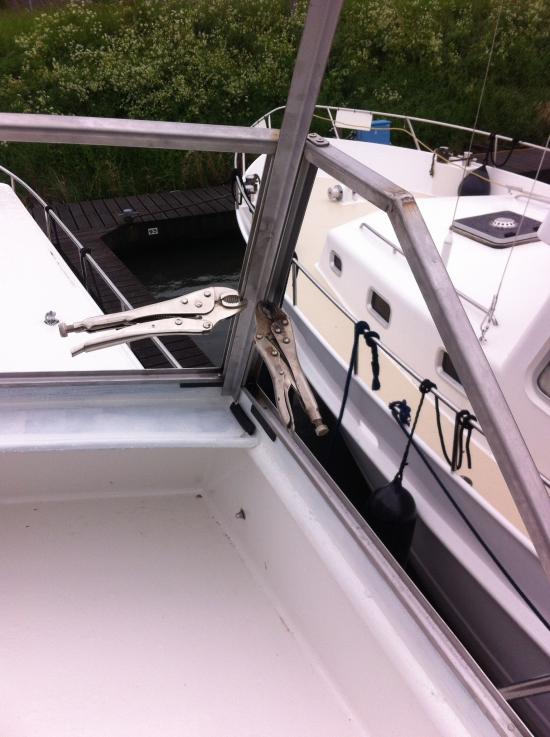

Ff passen om de tussenprofielen in te meten en te bepalen waar de scharnieren komen.

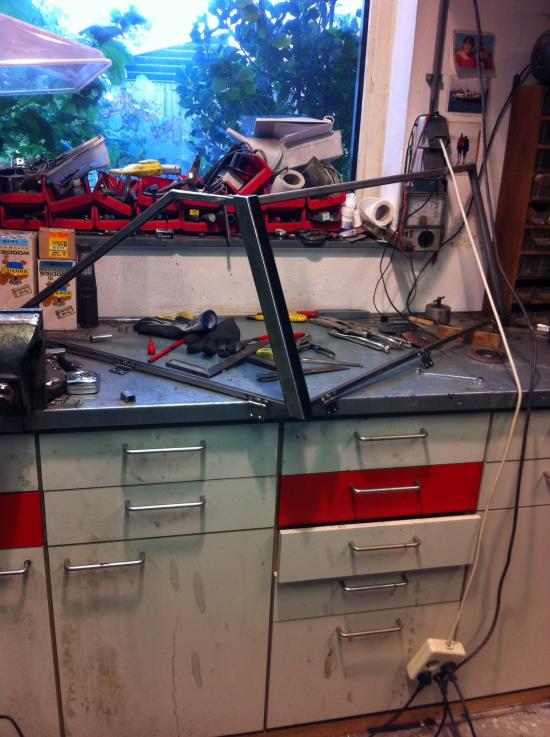

De hoeken passen en meten.
Tot zover wordt vervolgd.

Groet Dirk

[KarelE]

Man wat ben ik jaloers op die vaardigheden en gereedschappen m.b.t. (RV)Staal.
Wordt prachtig.

[stevedem]

zeer mooi werk zo !
handig als je inderdaad de kennis hebt van, en de beschikking over materiaal om rvs zelf te lassen.

[DirkR]

Nog maar een stukkie.
Ik heb vroeger op school Autogeen lassen geleerd en ook elektrode daar heb ik al veel plezier van gehad.
Tig lassen lijkt erg op Autogeen ik ben dat gewoon gaan proberen en dat gaat super ik vind het makkelijker als Autogeen.
En dan nog een slijptol met een dun schijfje en je kan in je garage veel in elkaar fabrieken.
Kost wel wat tijd...
En als je op je bek gaat.. daar leer je van een paar dagen laten rusten en weer verder.

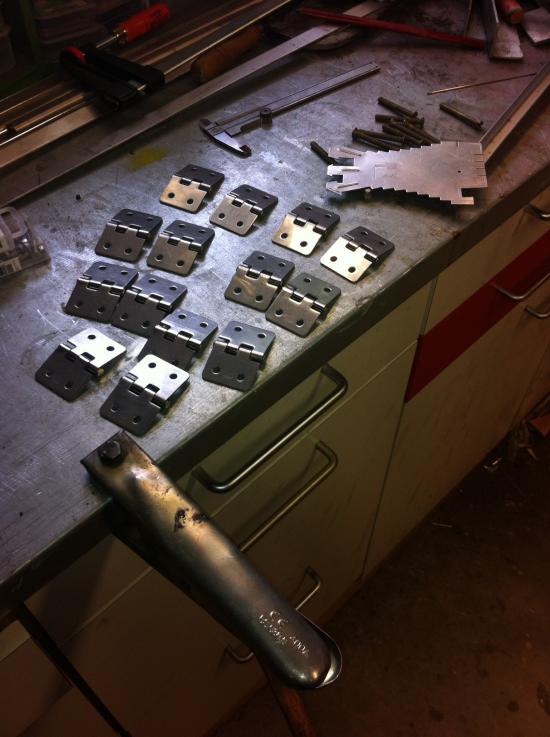

De scharnieren voor de montage.
De werkbank heb ik bekleed met plaatstaal is gelijk massa voor het lasapparaat werkt erg makkelijk.

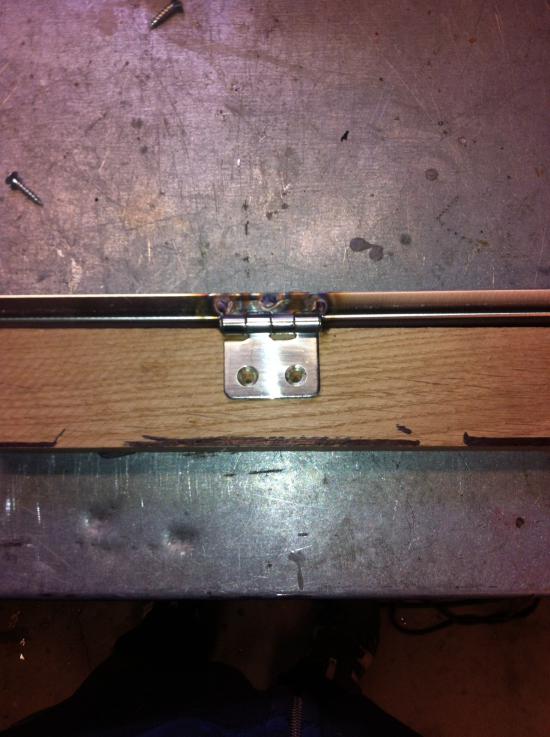

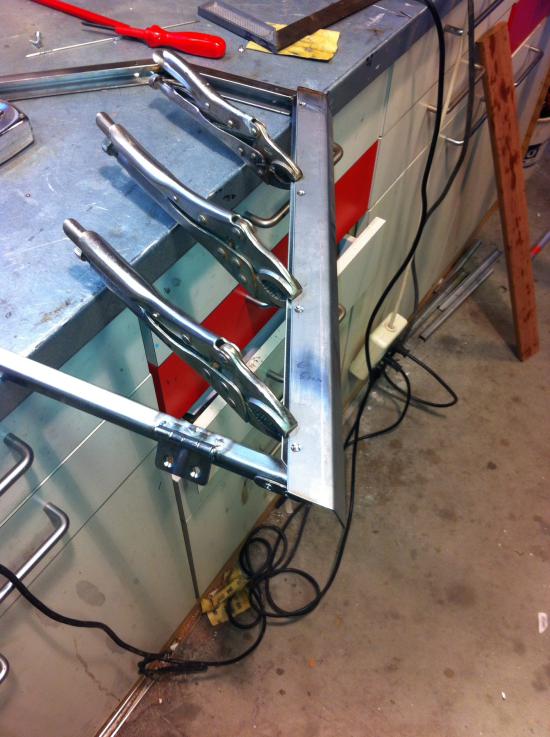

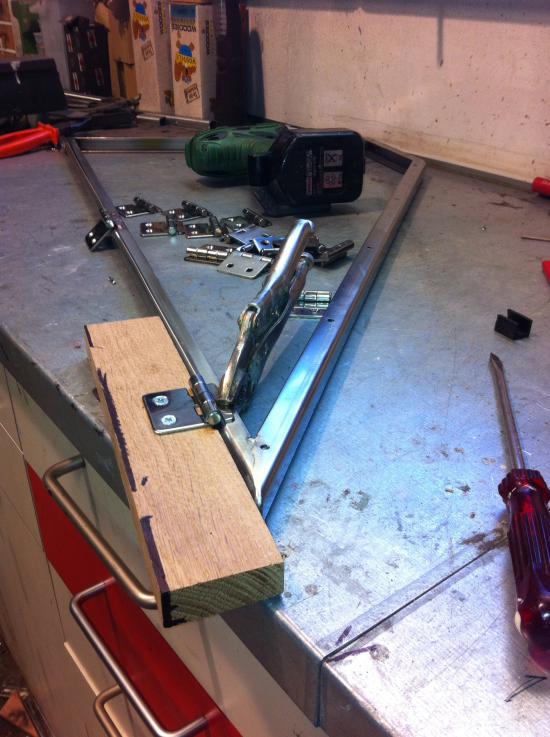

Scharnier ingekort en vastgelast.

Idem.

Schiet lekker op.

De hoekverbindingen maken.

Passen en meten.

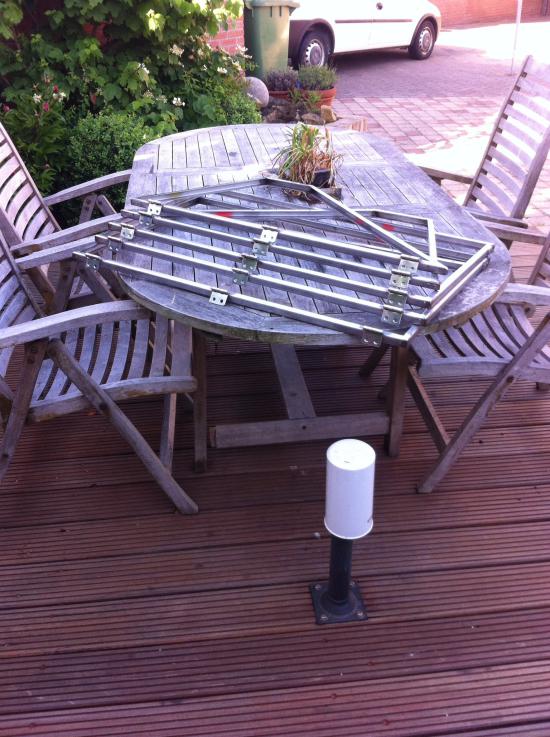

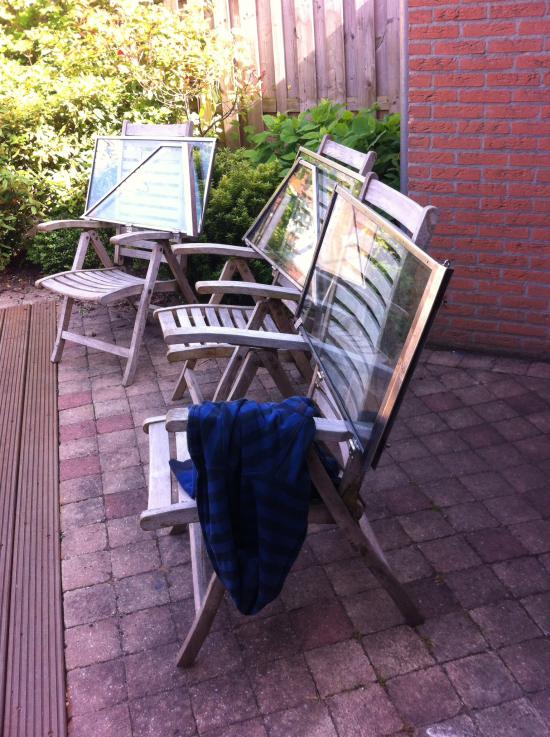

Het glas gemonteerd klaar voor montage op de boot.

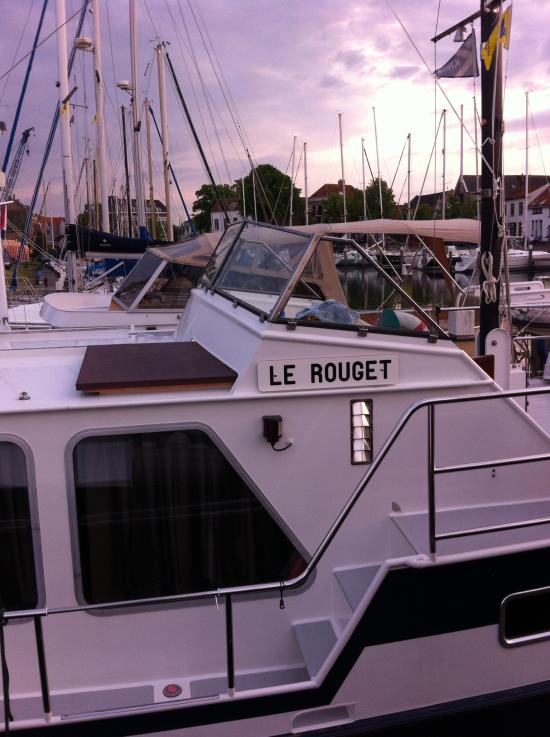

Alles gemonteerd.

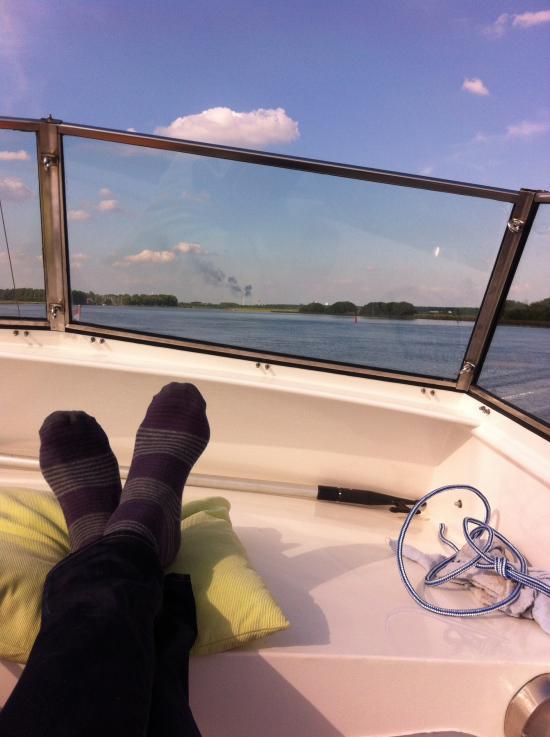

Na gedane arbeid.....
Hier zie je de strippen aan de binnenzijde ze zitten geklemd met rvs oogmoeren met een stukje draadstang aan de profielen aan de voorkant.
Ik kan nu alleen het middelste raam klappen als het te warm is en alle ramen als we ergens onder door moeten.
We hebben er deze zomer al veel plezier van gehad.
De totale materiaalkosten zijn 475 euro viel mij alles mee.
De uren heb ik niet bijgehouden.
In aluminium en dan alleen het windscherm zonder de aanpassing op de boot en zonder montage moest tussen 2200 en 2800 euro kosten.
Hierna prijs opgevraagd voor een tent bij 3 zeilmakers.
van 1 niets gehoord de 2e was errug duur en de derde een redelijke prijs hier contact mee gehad om een afspraak te maken.
Dit lukte van geen kant zou terugbellen nooit gebeld diverse mails aan gewaagd geen reactie meer.
Toen maar eens wat filmpjes op internet zitten kijken hoe een tent gemaakt wordt.
Dat moet eigenlijk ook zelf kunnen.
Wordt vervolgd.

Groet Dirk

[KarelE]

Hierna prijs opgevraagd voor een tent bij 3 zeilmakers.
van 1 niets gehoord de 2e was errug duur en de derde een redelijke prijs hier contact mee gehad om een afspraak te maken.
Dit lukte van geen kant zou terugbellen nooit gebeld diverse mails aan gewaagd geen reactie meer.

Heb je zeilmakerij de Schakel in Dordrecht geprobeerd? Vriendelijke mensen, 'papa/mama-bedrijf' in de goede zin van het woord, kwaliteit uitstekend, niet duur.

Ze kunnen ook zelf het frame voor de tent maken.

Je windscherm is erg mooi geworden!

Groet, Karel

[WillemB]

Hoi Dirk,

Je maakt het erg mooi en solide.
Ik ben ook iemand die het allemaal zoveel mogelijk zelf gaat en wil doen.
Ook ik heb autogeenlassen gehad op de LTS,komt nu goed van pas.
Een paar keer op je plaat gaan kan ook leerzaam zijn.
Heb nu net een lasapparaat aangeschaft (Giant TIG200M, voor Tig en electrode).Superding.

Mijn complimenten

Gr WillemB

[DirkR]

Dank je Karel, ja er zullen zeker ook goede zeilmakers zijn maar de tent is inmiddels klaar zie onder
Ben er zelf aan begonnen eerst Marktplaats afgestruind en een mooi oud industrienaaimachientje op de kop getikt.
De garage opgeruimd en van wat oude mdf platen een werktafel om de naaimachine heen gemaakt.
Dat was het makkelijke deel.
Een frame heb ik van 28mm rvs gemaakt op mijn werk (zit in het installatievak)
Alle benodigde materialen besteld op internet ik heb gekozen voor zeil i.p.v. doek omdat het een wintertent wordt.

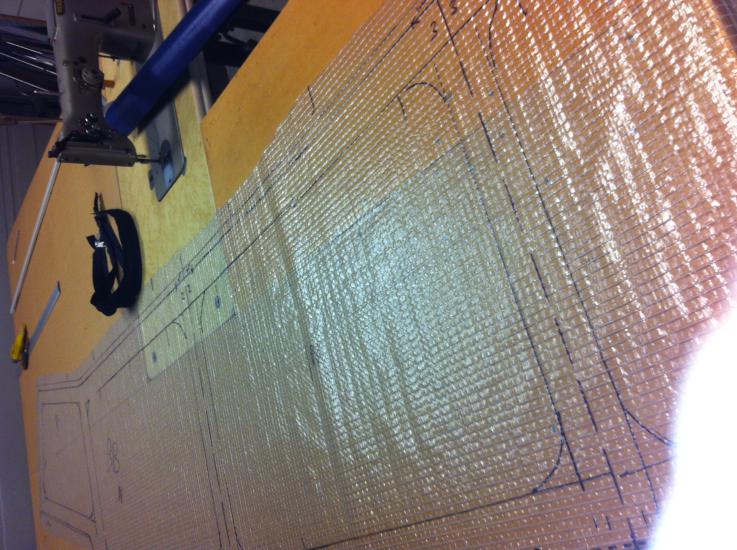

Toen op een mooie dag opmallen op de boot, dit heb ik gedaan met folie wat ze op daken onder de dakpannen gebruiken.
Daar zit wapening in en is lekker vormvast.

Hier zit de mal er op het ging vrij makkelijk op alle randen en het frame dubbelzijdig plakband geplakt en dan opspannen in delen.
Ik had alleen eerst schilderstape moeten gebruiken met daarop het dubbelzijdige tape ben een halve dag bezig geweest de lijmresten overal af te halen

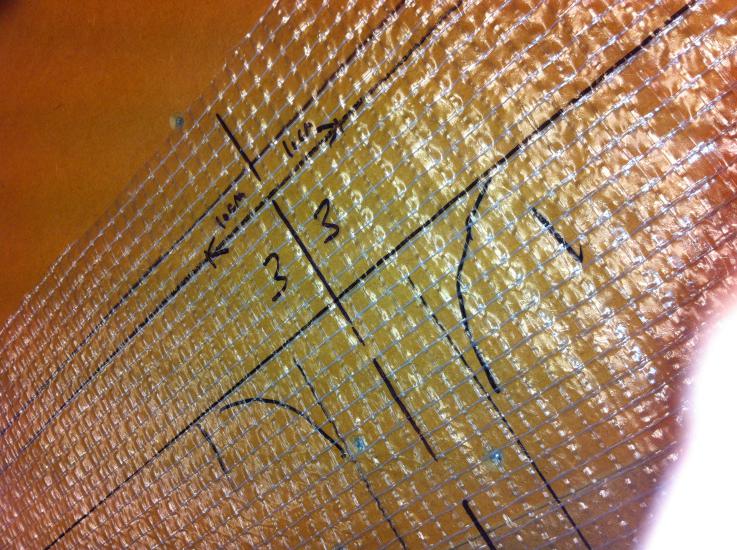

Ook alle ramen afgetekend en overal controlelijnen op gezet.

Begonnen met het kleinste deel middenvoor dat moet door middel van ritsen oprolbaar worden.

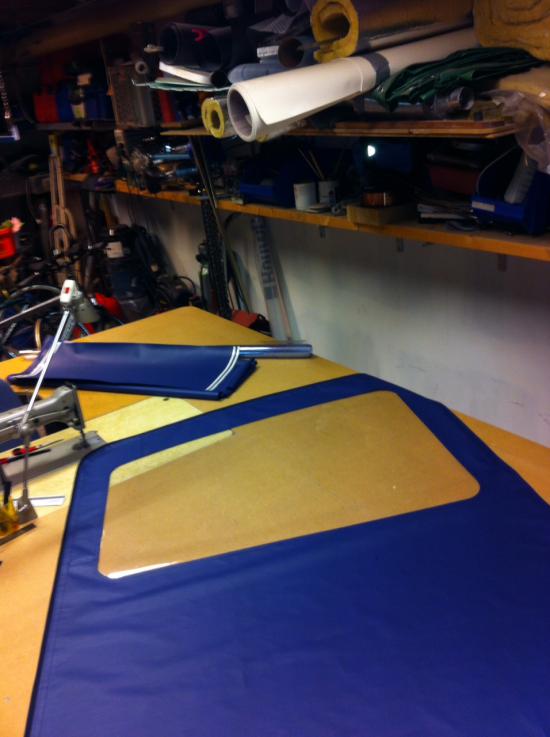

Eerst de ramen er op geplakt met dubbelzijdige tape en dan 2x doorstikken.
De ramen uitsnijden in het zeil pas op het allerlaatst doen om krassen op de raamfolie te voorkomen (ik was te snel)
Het groeit, de foto's zijn na het uploaden steeds gekanteld doe ik iets niet goed?
Aan het eind is het zo groot geworden en bijna niet te handelen dan is het denk ik zonder grote tafel niet te doen.

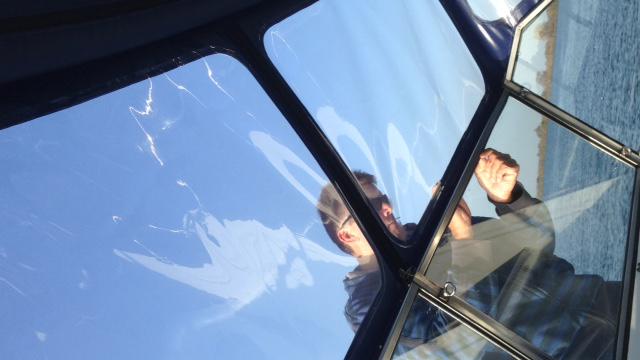

Opspannen op de boot totaal 46 tenaxen.

Nog achterkanten gemaakt, hier heb ik afgelopen week nog 2 lage ramen bij gemaakt om tijdens het binnen sturen beter naar achter te kunnen kijken.

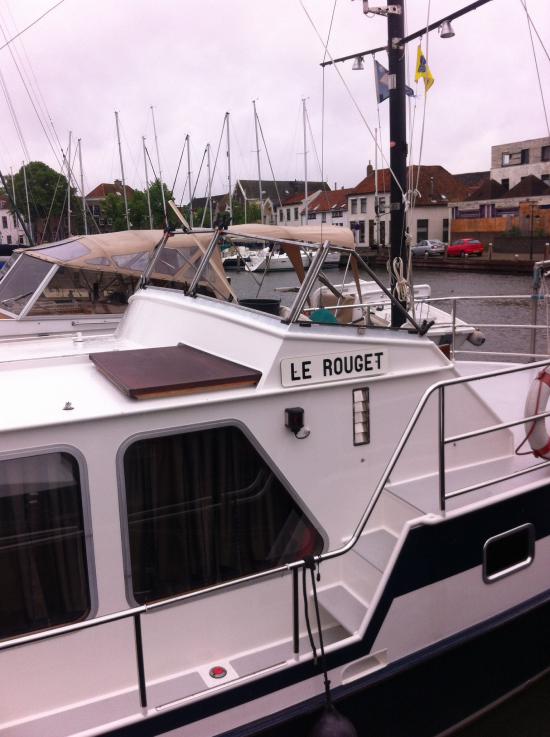

Het eindresultaat
Niet alle stiksels zijn even recht maar het viel me nog niet tegen ik vond het best leuk om te doen.
Het is wel continu opletten binnenkant,buitenkant spiegelbeeld meten en nog eens meten etc.

Materiaalkosten tent en frame ongeveer 500 euro

Gr Dirk

[stevedem]

zo dan, dat is een zeer mooi resultaat !!
proficiat !!

[ErikH]

Vakwerk eerste klas. Erg mooi de lijn erin gehouden, dat ontbreekt er vaak aan.

Gr.

Erik

[DirkR]

Dank je mannen.
Ja ik heb de tent i.d.d. zo laag mogelijk gehouden kan er net onder staan.
Je ziet soms van die flatgebouwen varen dat vind ik doodzonde
Ik ga misschien ook nog een tent van bootdoek maken voor de zomer.
Dat zou wat makkelijker moeten zijn is wat vergevingsgezinder in zeil blijft elk verkeerd prikje van de naald een gaatje.
Nog ff moed verzamelen ik heb de naaitafel nog maar even niet opgeruimd.
Je moet toch wat op die donkere winteravonden
Ik heb nog wel een paar klussen op de foto staan als er behoefte aan is?

Gr Dirk
