koppelen motor met As

Alles wat in de machinekamer draait en andere techniek.

Moderators: sailor wim, frank

wout.bij
Berichten: 411
Lid geworden op: za 24 sep 2011 08:13
Locatie: fryslan

Re: koppelen motor met As

Bericht door wout.bij »

een verloop plaat van 10mm dik is wel voldoende, ik wwet niet wat je zelf kan, maar zoiets is vrij gemakelijk zelf te maken.
gr.wout
als het niet kan zoals het moet, dan moet het maar zoals het kan.
Aqua Domus
Berichten: 389
Lid geworden op: za 31 dec 2011 20:17
Locatie: Geertruidenberg

Re: koppelen motor met As

Bericht door Aqua Domus »

Maar hier direct na verwijderen oude motor en die bouten zitten op 6.5 cm!
Afbeelding

Probleem is dat ik bijna geen ruimte heb om er iets tussen te zetten.

Is op de foto niet goed te zien maar is het mogelijk om de draadeinde er uit te draaien .
Als er genoeg vlees op de plaat zit nieuwe gaten boren op de goede maat ,draadeind er weer in .
45 graden draaien voor de nieuwe gaten.
Zo te zien lijkt het probleem niet zo groot.
Wel even nakijken of de flens van de koppeling in een kamer moet passen ,anders moet je dit aanpassen in een draaibank.

Succes.

Gr Louis
Voor elk probleem is er een oplossing,dus dat is het probleem niet.
De oplossing,dat is het probleem.
Aqua Domus
Berichten: 389
Lid geworden op: za 31 dec 2011 20:17
Locatie: Geertruidenberg

Re: koppelen motor met As

Bericht door Aqua Domus »

Even een stukje terug grijpen.
Er werd gezegd dat kruiskoppelingen niet meer van deze tijd waren,en dat dacht ik ook.
Komt vandaag dit binnen voor het volgende project.

Afbeelding

Is voor een nieuwbouw pleziervaart sleepboot met 2x schottel aandrijving.


Afbeelding

Is weer eens wat anders als zo'n wit strijkijzer.


Gr Louis
Voor elk probleem is er een oplossing,dus dat is het probleem niet.
De oplossing,dat is het probleem.
paul
Berichten: 527
Lid geworden op: zo 14 nov 2010 16:26
Locatie: den hoorn

Re: koppelen motor met As

Bericht door paul »

De opdrachtgever heeft dus nog geen last van een crisis :mrgreen:
Boekel
Berichten: 857
Lid geworden op: za 01 dec 2007 10:55
Locatie: Alkmaar
Info: Oving1
Motorscheepje 1914
26,4 x 4,7m
Diesel elektrisch, Cummins 5.9bt / Stamford generator 85kvA / ABB frequentieregelaar / LS 75kW 6p elektromotor
Druk aan het verbouwen tot varend woonschip.
Contacteer:

Re: koppelen motor met As

Bericht door Boekel »

paul schreef:De opdrachtgever heeft dus nog geen last van een crisis :mrgreen:
Misschien had ie anders wel een veel grotere gekocht...prachtig ding trouwens!

Maar kruiskoppelingen zijn idd prima dingen, zeker als de in en uitgaande as parallel staan ivm 'rondlopen' (hoe heet dat? eenparige beweging enzo)
Etab
Berichten: 363
Lid geworden op: do 22 dec 2011 21:22
Locatie: Beverwijk
Info: Eric Bakker
Schip: De Robbedoes
Type: mogelijk enige bouw casco lijkt wat op Favoritekruiser
Lengte: 8 meter Breedte: 2.50 Diepgang: 80cm
Bouwjaar: 1959
Bouwwerf: Luxe jacht en scheepsbouwer Van Dijk Reeuwijk
Motor: Peugeot Indenor 50pk (niet origineel)
Keerkoppeling: Hurth singromatic 2.1
Ligplaats: Uitgeest ZWVU

Re: koppelen motor met As

Bericht door Etab »

:shock: Zo dat wordt een beauty :shock: :shock: :shock: :shock:
met twee linkerhanden rechtshandig proberen te zijn
Etab
Berichten: 363
Lid geworden op: do 22 dec 2011 21:22
Locatie: Beverwijk
Info: Eric Bakker
Schip: De Robbedoes
Type: mogelijk enige bouw casco lijkt wat op Favoritekruiser
Lengte: 8 meter Breedte: 2.50 Diepgang: 80cm
Bouwjaar: 1959
Bouwwerf: Luxe jacht en scheepsbouwer Van Dijk Reeuwijk
Motor: Peugeot Indenor 50pk (niet origineel)
Keerkoppeling: Hurth singromatic 2.1
Ligplaats: Uitgeest ZWVU

Re: koppelen motor met As

Bericht door Etab »

Nou daar ben ik weer. Ondanks de snerpende kou toch maar wat gaan klussen vanmorgen. Uiteindelijk maar weer gevlucht voor de kou.
Was van plan om de hele bodem te gaan aanpakken en krabben, maar zelfs een oud marinier kan het dus als hij ouder wordt te koud hebben.
Dus die klus als de temperatuur een paar graadjes hoger is. Trouwens mijn slijp apparaat brandde ook door dus kon niet veel verder. :?

Dankzij de reacties hier eens anders naar de bullflex gekeken en......... 8) 8) 8)
Er zit al een verloopplaat op :D . Toen ik die eraf schroefde kwam ik 4 gaten tegen die exact mijn maat zijn. 8.5 cm
Maar nu vraag ik me af: Moet er op een bullflex altijd een verloopplaat zitten? Of kan de KK van de boot rechtstreeks nu in de gaten van 8.5 cm?

Zie de fototjes
Afbeelding
Afbeelding
Afbeelding
Afbeelding

Daarnaast kwam ik tot de ontdekking dat de motorsteunen net wat breder stonden als gehoopt.
Dus moet ik ook daar nog wat op verzinnen. :? :?
Afbeelding

Verder het oude verrotte stuk uitlaatpijp ertussen uit geslepen. Moet dus wel een 60 buis op de huidddoorlaat lassen. En dan tussen de dat stuk en het goede uitlaatdeel maar een flexibele buis zetten. Het is maar 30 cm.
met twee linkerhanden rechtshandig proberen te zijn
paul
Berichten: 527
Lid geworden op: zo 14 nov 2010 16:26
Locatie: den hoorn

Re: koppelen motor met As

Bericht door paul »

Ik zelf denk dat het een adapterplaat is,maar als je even google t ,krijg je wel zo n beetje alle bullflex koppelingen te zien .
Etab
Berichten: 363
Lid geworden op: do 22 dec 2011 21:22
Locatie: Beverwijk
Info: Eric Bakker
Schip: De Robbedoes
Type: mogelijk enige bouw casco lijkt wat op Favoritekruiser
Lengte: 8 meter Breedte: 2.50 Diepgang: 80cm
Bouwjaar: 1959
Bouwwerf: Luxe jacht en scheepsbouwer Van Dijk Reeuwijk
Motor: Peugeot Indenor 50pk (niet origineel)
Keerkoppeling: Hurth singromatic 2.1
Ligplaats: Uitgeest ZWVU

Re: koppelen motor met As

Bericht door Etab »

Er staat nergens een naam of type op die bullflex, dus lastig zoeken...
met twee linkerhanden rechtshandig proberen te zijn
Boekel
Berichten: 857
Lid geworden op: za 01 dec 2007 10:55
Locatie: Alkmaar
Info: Oving1
Motorscheepje 1914
26,4 x 4,7m
Diesel elektrisch, Cummins 5.9bt / Stamford generator 85kvA / ABB frequentieregelaar / LS 75kW 6p elektromotor
Druk aan het verbouwen tot varend woonschip.
Contacteer:

Re: koppelen motor met As

Bericht door Boekel »

Etab schreef:Nou daar ben ik weer. Ondanks de snerpende kou toch maar wat gaan klussen vanmorgen. Uiteindelijk maar weer gevlucht voor de kou.
Dan had je wel even langs kunnen rijden bij mij, ik was vlak bij aan het klussen aan de Lister...
Dankzij de reacties hier eens anders naar de bullflex gekeken en......... 8) 8) 8)
Er zit al een verloopplaat op :D . Toen ik die eraf schroefde kwam ik 4 gaten tegen die exact mijn maat zijn. 8.5 cm
Maar nu vraag ik me af: Moet er op een bullflex altijd een verloopplaat zitten? Of kan de KK van de boot rechtstreeks nu in de gaten van 8.5 cm?
Dat is geen probleem, enige is dat het lastiger -kan- zijn om uit te lijnen, Als je de koppeling al 'vast' hebt is deze makkelijker uit te meten dan als de twee schalen los zitten tot ie vastgeschroefd is.

Let op met je flexibele uitlaatdeel dat je 'm op de juiste manier monteerd, vele zijn er vroegtijdig stukgegaan...ook goed beschermen tegen lasspetters! (één spetter kan al een gat opleveren, inpakken met karton en ducttape!)
Etab
Berichten: 363
Lid geworden op: do 22 dec 2011 21:22
Locatie: Beverwijk
Info: Eric Bakker
Schip: De Robbedoes
Type: mogelijk enige bouw casco lijkt wat op Favoritekruiser
Lengte: 8 meter Breedte: 2.50 Diepgang: 80cm
Bouwjaar: 1959
Bouwwerf: Luxe jacht en scheepsbouwer Van Dijk Reeuwijk
Motor: Peugeot Indenor 50pk (niet origineel)
Keerkoppeling: Hurth singromatic 2.1
Ligplaats: Uitgeest ZWVU

Re: koppelen motor met As

Bericht door Etab »

balen, Was wel mooi geweest om die motor even live te aanschouwen :D :D :D

Ik bedoelde met flexibele eigenlijk van die rubbere uitlaatsslang. maar nu ik jou reactie lees bedenk ik me dat er inderdaad ook van die metalen flexibele slangen zijn...
En bedacht me dat ik er net 1 ergens op marktplaats heb zien langskomen.

De bullflex heeft dus een eigen draad om de twee delen bij elkaar te houden en daar zat ook dat koppelstuk mee vast.
maar die BF kan uit elkaar en dan kan ik volgens mij die 4 draadeindjes weer op de BF zetten en dan is de situatie hetzelfde maar dan zonder dat koppelstuk.
De vraag is: Hoort er op een BF altijd een koppelstuk te zitten?
met twee linkerhanden rechtshandig proberen te zijn
Jackson920
Berichten: 29
Lid geworden op: ma 27 feb 2012 17:16

Re: koppelen motor met As

Bericht door Jackson920 »

Daarnaast kwam ik tot de ontdekking dat de motorsteunen net wat breder stonden als gehoopt.
Dus moet ik ook daar nog wat op verzinnen. :? :?

als je toch gaat lassen, kun je de motorfundatie ook meteen verbreden door middel van een
strip van de zelfde dikte als de fundatie te nemen, flink afschuinen daar waar je last, en vol lassen
omdat aan de onderkant lassen niet makkelijk zal zijn.
nieuwe gaten boren en het moet weer lukken.
gr. Jan
Aqua Domus
Berichten: 389
Lid geworden op: za 31 dec 2011 20:17
Locatie: Geertruidenberg

Re: koppelen motor met As

Bericht door Aqua Domus »

Aqua Domus schreef:Even een stukje terug grijpen.
Er werd gezegd dat kruiskoppelingen niet meer van deze tijd waren,en dat dacht ik ook.
Komt vandaag dit binnen voor het volgende project.

Afbeelding

Is voor een nieuwbouw pleziervaart sleepboot met 2x schottel aandrijving.


Afbeelding

Is weer eens wat anders als zo'n wit strijkijzer.


Gr Louis

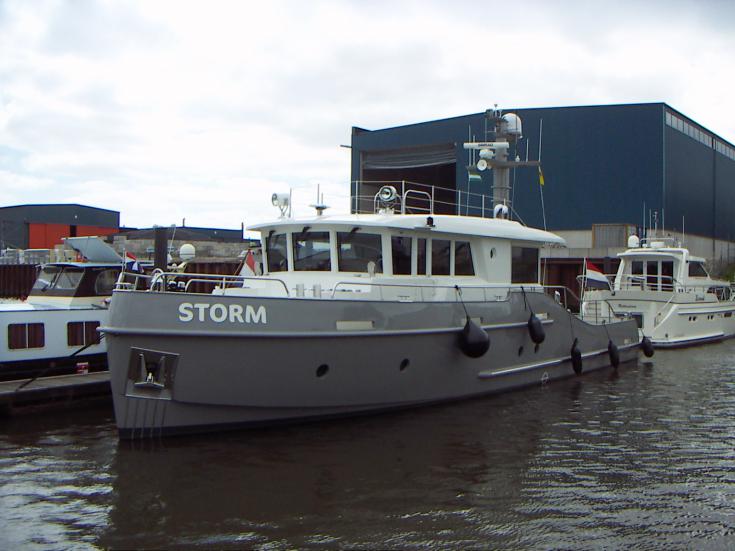

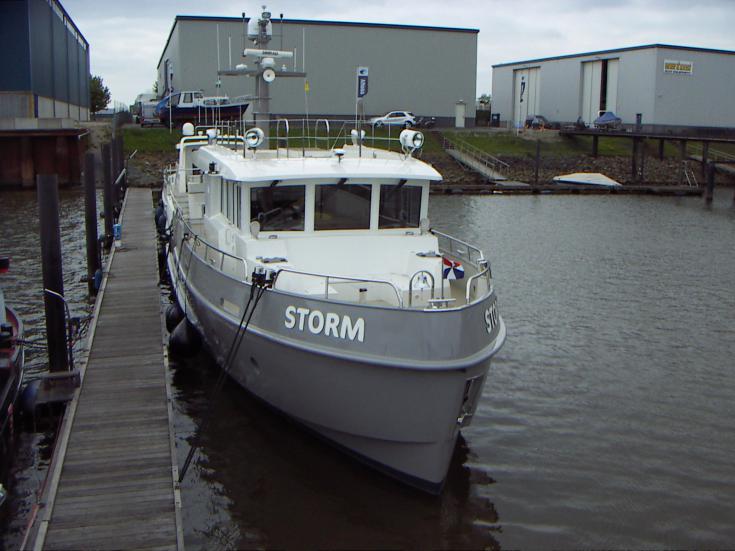

Is inmiddels al even geleden maar dit is het geworden.

Afbeelding

Afbeelding

Voor de meeste een droomboot en voor sommige misschien een nachtmerrie .

Gr Louis.
Voor elk probleem is er een oplossing,dus dat is het probleem niet.
De oplossing,dat is het probleem.
Jef-Tengro
Berichten: 240
Lid geworden op: wo 07 jan 2015 10:56
Locatie: Groningen
Info: Hallo, we zijn een jong gezin met 2 kinderen van bijna 2 en 4 jaar oud. Onze ligplaats is in midwolda. Wij zijn in het bezit van een Tengro kruiser genaamd Catharina van ongeveer 11m lang bij 3.20m breed. Wij hopen veel leuke vakanties te hebben en fijne vaar uren. Er moet wel het een en ander aan gebeuren en dat zal ik samen met jullie delen. Ik hoop op deze forum veel te leren en ook anderen te kunnen helpen met de kennis die ik eventueel wel heb.

groeten, Jeffrey (fam. Lindeman)

Re: koppelen motor met As

Bericht door Jef-Tengro »

Zo dat is een knappe boot
met vriendelijke groet,

Jeffrey

Foto album boot:
https://www.dropbox.com/sh/5vkyff827t74 ... p-xGa?dl=0
Gebruikersavatar
FransvanNispen
Berichten: 560
Lid geworden op: zo 02 dec 2012 15:55
Locatie: Geertruidenberg

Re: koppelen motor met As

Bericht door FransvanNispen »

Meestal...staat je motor lager dan jeschottelbak als dan de hoek te groot gaat worden moet je denk ik wel met een kruiskoppeling gaan werken
Denk ik........

Groet

Frans 8)
Rustig aan, dan breekt het lijntje niet
